Page 217 - Microsoft Word - Дисертація_Винар_end

217

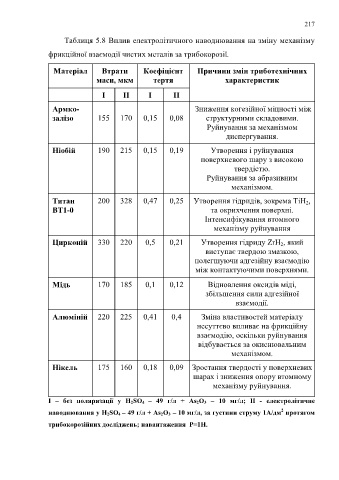

Таблиця 5.8 Вплив електролітичного наводнювання на зміну механізму

фрикційної взаємодії чистих металів за трибокорозії.

Матеріал Втрати Коефіцієнт Причини змін триботехнічних
маси, мкм тертя характеристик

І ІІ І ІІ

Армко- Зниження когезійної міцності між
залізо 155 170 0,15 0,08 структурними складовими.
Руйнування за механізмом
диспергування.

Ніобій 190 215 0,15 0,19 Утворення і руйнування
поверхневого шару з високою
твердістю.
Руйнування за абразивним
механізмом.

Титан 200 328 0,47 0,25 Утворення гідридів, зокрема TiH 2,
ВТ1-0 та окрихчення поверхні.
Інтенсифікування втомного
механізму руйнування

Цирконій 330 220 0,5 0,21 Утворення гідриду ZrH 2, який
виступає твердою змазкою,
полегшуючи адгезійну взаємодію
між контактуючими поверхнями.

Мідь 170 185 0,1 0,12 Відновлення оксидів міді,
збільшення сили адгезійної
взаємодії.

Алюміній 220 225 0,41 0,4 Зміна властивостей матеріалу
несуттєво впливає на фрикційну
взаємодію, оскільки руйнування
відбувається за окиснювальним
механізмом.

Нікель 175 160 0,18 0,09 Зростання твердості у поверхневих
шарах і зниження опору втомному
механізму руйнування.

І – без поляризації у H 2SO 4 – 49 г/л + As 2O 3 – 10 мг/л; ІІ - електролітичне

2
наводнювання у H 2SO 4 – 49 г/л + As 2O 3 – 10 мг/л, за густини струму 1А/дм протягом
трибокорозійних досліджень; навантаження Р=1Н.
