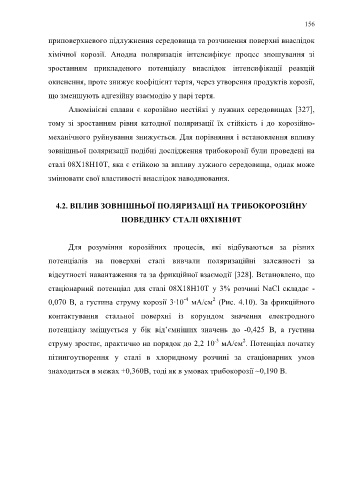

Page 156 - Microsoft Word - Дисертація_Винар_end

156

приповерхневого підлужнення середовища та розчинення поверхні внаслідок

хімічної корозії. Анодна поляризація інтенсифікує процес зношування зі

зростанням прикладеного потенціалу внаслідок інтенсифікації реакцій

окиснення, проте знижує коефіцієнт тертя, через утворення продуктів корозії,

що зменшують адгезійну взаємодію у парі тертя.

Алюмінієві сплави є корозійно нестійкі у лужних середовищах [327],

тому зі зростанням рівня катодної поляризації їх стійкість і до корозійно-

механічного руйнування знижується. Для порівняння і встановлення впливу

зовнішньої поляризації подібні дослідження трибокорозії були проведені на

сталі 08Х18Н10Т, яка є стійкою за впливу лужного середовища, однак може

змінювати свої властивості внаслідок наводнювання.

4.2. ВПЛИВ ЗОВНІШНЬОЇ ПОЛЯРИЗАЦІЇ НА ТРИБОКОРОЗІЙНУ

ПОВЕДІНКУ СТАЛІ 08Х18Н10Т

Для розуміння корозійних процесів, які відбуваються за різних
потенціалів на поверхні сталі вивчали поляризаційні залежності за

відсутності навантаження та за фрикційної взаємодії [328]. Встановлено, що

стаціонарний потенціал для сталі 08Х18Н10Т у 3% розчині NaCl складає -
-4
2
0,070 В, а густина струму корозії 3·10 мA/cм (Рис. 4.10). За фрикційного
контактування стальної поверхні із корундом значення електродного

потенціалу зміщується у бік від’ємніших значень до -0,425 В, а густина
-3
2
струму зростає, практично на порядок до 2,2 10 мA/cм . Потенціал початку
пітингоутворення у сталі в хлоридному розчині за стаціонарних умов

знаходиться в межах +0,360В, тоді як в умовах трибокорозії ~0,190 В.
