Page 158 - Microsoft Word - Дисертація_Винар_end

158

стаціонарного потенціалу, оскільки вторинні структури утворені на поверхні

тертя мають іншу природу, у порівняно із оксидною плівкою на сталі.

2
-0,1 0,5

-0,2 0,0
E, B 

-0,3 -0,5
1

-0,4 -1,0

I II III
-0,5 -1,5
0 200 400 600 800 1000 1200

t, c

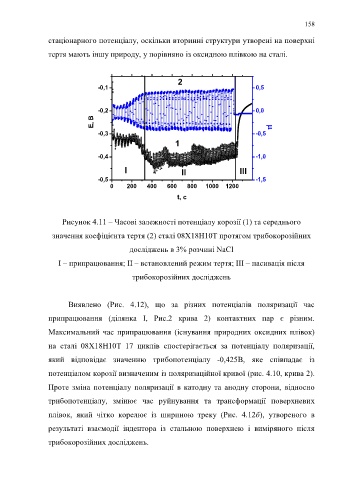

Рисунок 4.11 – Часові залежності потенціалу корозії (1) та середнього

значення коефіцієнта тертя (2) сталі 08Х18Н10Т протягом трибокорозійних

досліджень в 3% розчині NaCl

І – припрацювання; ІІ – встановлений режим тертя; ІІІ – пасивація після

трибокорозійних досліджень

Виявлено (Рис. 4.12), що за різних потенціалів поляризації час

припрацювання (ділянка І, Рис.2 крива 2) контактних пар є різним.

Максимальний час припрацювання (існування природних оксидних плівок)

на сталі 08Х18Н10Т 17 циклів спостерігається за потенціалу поляризації,

який відповідає значенню трибопотенціалу -0,425В, яке співпадає із

потенціалом корозії визначеним із поляризаційної кривої (рис. 4.10, крива 2).

Проте зміна потенціалу поляризації в катодну та анодну сторони, відносно

трибопотенціалу, змінює час руйнування та трансформації поверхневих

плівок, який чітко корелює із шириною треку (Рис. 4.12б), утвореного в

результаті взаємодії індентора із стальною поверхнею і виміряного після

трибокорозійних досліджень.
