Page 161 - Microsoft Word - Дисертація_Винар_end

161

вище потенціалу -1,000 В починає проявлятися дія водню, який полегшує

деформування поверхневих шарів сталі у середовищі. При анодній

поляризації на ділянці пітінгоутворення крім оксидів на поверхні проходить

формування гідроксиду заліза [329], який володіє антифрикційними

властивостями і сприяє зниженню коефіцієнта тертя.

Внаслідок поляризації при терті в розчині хлориду натрію змінюється і

характер руйнування поверхні (Рис. 4.13), так спостерігається більша

пошкоджуваність за водневої деполяризації. Це пов’язане із полегшенням

деформування на локальних ділянках під дією водневого чинника, зокрема

можна спостерігати, що за потенціалу поляризації -1,400В виділення водню

сприяє утворенню глибших боріздок у порівнянні з матеріалом без

прикладання поляризації та появі ліній ковзання на приконтактній зоні,

ширина яких залежить від рівня катодної поляризації.

а б

в г

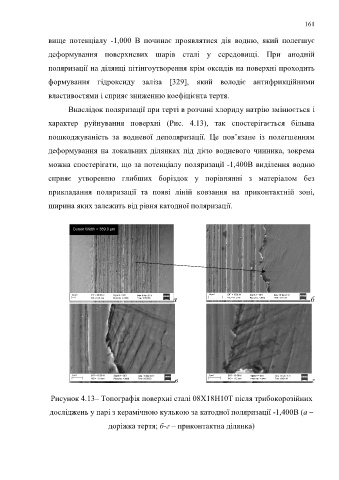

Рисунок 4.13– Топографія поверхні сталі 08Х18Н10Т після трибокорозійних

досліджень у парі з керамічною кулькою за катодної поляризації -1,400В (а –

доріжка тертя; б-г – приконтактна ділянка)
