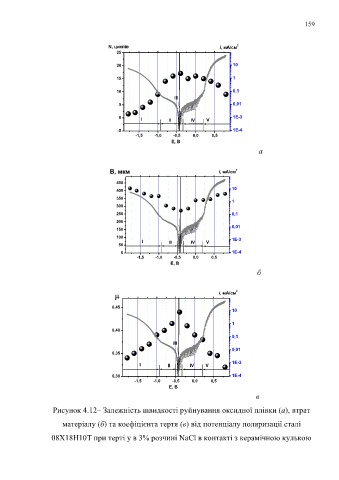

Page 159 - Microsoft Word - Дисертація_Винар_end

159

N, циклів i, мA/cм 2
25

20 10

15 1

10 0,1

III
5 0,01
0 I II IV V 1E-3

-5 1E-4
-1,5 -1,0 -0,5 0,0 0,5
E, В
а

B, мкм i, мA/cм 2

450
10
400
350
1
300
250 0,1

200
0,01
150
100 III 1E-3
I II IV V
50
0 1E-4
-1,5 -1,0 -0,5 0,0 0,5
E, В
б

2
i, мA/cм

0,45
10
1
0,40
0,1

III
0,01
0,35
1E-3
I II IV V
0,30 1E-4
-1,5 -1,0 -0,5 0,0 0,5
E, В
в

Рисунок 4.12– Залежність швидкості руйнування оксидної плівки (а), втрат

матеріалу (б) та коефіцієнта тертя (в) від потенціалу поляризації сталі

08Х18Н10Т при терті у в 3% розчині NaCl в контакті з керамічною кулькою
