Page 155 - Microsoft Word - Дисертація_Винар_end
P. 155

155

                  інтенсифікується.        Причиною        цього      є   приповерхневе         підлужнення

                  середовища  внаслідок  зростання  швидкості  водневої  деполяризації.  Як

                  наслідок,  прискореному  розчиненню  підлягає  матриця  та  області  зі

                  скупченням  інтерметалідів,  на  поверхні  спостерігаються  глибокі  локальні

                  витравлення (рис. 4.8 г).

                         Встановлено (рис. 4.9), що за потенціалу поляризації -1,200 В значення

                  границі  корозійної  втоми  зростає  на  ~50%  порівняно  з  незахищеним


                  матеріалом і досягає значення  -1с = 115 МПа.

                               + 
                               - ,MPa
                               350

                               300

                               250

                               200                                          1

                               150                                                2

                               100
                                                                                    3

                                50


                                       10 4      10 5       10 6       10 7       10 8
                                                                                  N, cycles

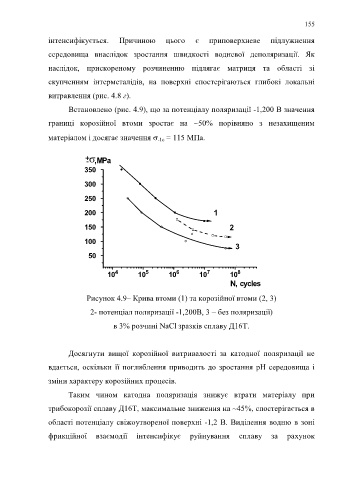

                               Рисунок 4.9– Крива втоми (1) та корозійної втоми (2, 3)

                                 2- потенціал поляризації -1,200В, 3 – без поляризації)

                                         в 3% розчині NaCl зразків сплаву Д16Т.



                         Досягнути  вищої  корозійної  витривалості  за  катодної  поляризації  не

                  вдається, оскільки  її поглиблення приводить до зростання рН середовища  і

                  зміни характеру корозійних процесів.

                         Таким  чином  катодна  поляризація  знижує  втрати  матеріалу  при

                  трибокорозії сплаву Д16Т, максимальне зниження на ~45%, спостерігається в

                  області потенціалу свіжоутвореної поверхні -1,2 В. Виділення водню в зоні

                  фрикційної  взаємодії  інтенсифікує  руйнування  сплаву  за  рахунок
   150   151   152   153   154   155   156   157   158   159   160
