Page 153 - Microsoft Word - Дисертація_Винар_end

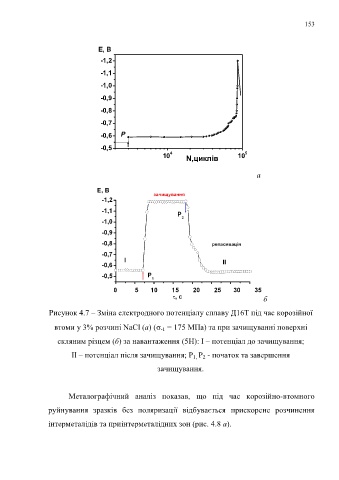

P. 153
153
Е, В
-1,2
-1,1
-1,0
-0,9
-0,8
-0,7
-0,6 P
-0,5
4 5
10 10
N,циклів
а
б
Рисунок 4.7 – Зміна електродного потенціалу сплаву Д16Т під час корозійної
втоми у 3% розчині NaCl (а) ( -1 = 175 МПа) та при зачищуванні поверхні
скляним різцем (б) за навантаження (5Н): І – потенціал до зачищування;
ІІ – потенціал після зачищування; Р 1, Р 2 - початок та завершення
зачищування.
Металографічний аналіз показав, що під час корозійно-втомного
руйнування зразків без поляризації відбувається прискорене розчинення
інтерметалідів та приінтерметалідних зон (рис. 4.8 а).
