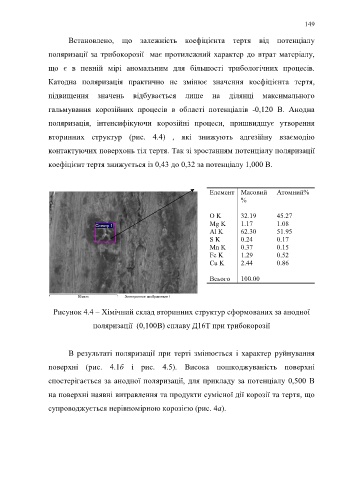

Page 149 - Microsoft Word - Дисертація_Винар_end
P. 149
149
Встановлено, що залежність коефіцієнта тертя від потенціалу
поляризації за трибокорозії має протилежний характер до втрат матеріалу,
що є в певній мірі аномальним для більшості трибологічних процесів.
Катодна поляризація практично не змінює значення коефіцієнта тертя,
підвищення значень відбувається лише на ділянці максимального
гальмування корозійних процесів в області потенціалів -0,120 В. Анодна
поляризація, інтенсифікуючи корозійні процеси, пришвидшує утворення
вторинних структур (рис. 4.4) , які знижують адгезійну взаємодію
контактуючих поверхонь тіл тертя. Так зі зростанням потенціалу поляризації
коефіцієнт тертя знижується із 0,43 до 0,32 за потенціалу 1,000 В.
Елемент Масовий Атомний%
%
O K 32.19 45.27
Mg K 1.17 1.08
Al K 62.30 51.95
S K 0.24 0.17
Mn K 0.37 0.15
Fe K 1.29 0.52
Cu K 2.44 0.86
Всього 100.00
Рисунок 4.4 – Хімічний склад вторинних структур сформованих за анодної
поляризації (0,100В) сплаву Д16Т при трибокорозії
В результаті поляризації при терті змінюється і характер руйнування
поверхні (рис. 4.1б і рис. 4.5). Висока пошкоджуваність поверхні
спостерігається за анодної поляризації, для прикладу за потенціалу 0,500 В
на поверхні наявні витравлення та продукти сумісної дії корозії та тертя, що
супроводжується нерівномірною корозією (рис. 4а).
