Page 147 - Microsoft Word - Дисертація_Винар_end

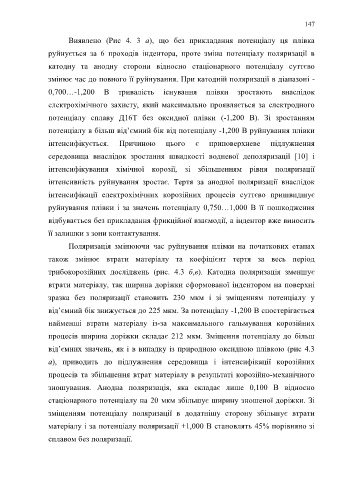

147

Виявлено (Рис 4. 3 а), що без прикладання потенціалу ця плівка

руйнується за 6 проходів індентора, проте зміна потенціалу поляризації в

катодну та анодну сторони відносно стаціонарного потенціалу суттєво

змінює час до повного її руйнування. При катодній поляризації в діапазоні -

0,700…-1,200 В тривалість існування плівки зростають внаслідок
електрохімічного захисту, який максимально проявляється за електродного

потенціалу сплаву Д16Т без оксидної плівки (-1,200 В). Зі зростанням

потенціалу в більш від’ємний бік від потенціалу -1,200 В руйнування плівки

інтенсифікується. Причиною цього є приповерхневе підлужнення

середовища внаслідок зростання швидкості водневої деполяризації [10] і
інтенсифікування хімічної корозії, зі збільшенням рівня поляризації

інтенсивність руйнування зростає. Тертя за анодної поляризації внаслідок

інтенсифікації електрохімічних корозійних процесів суттєво пришвидшує

руйнування плівки і за значень потенціалу 0,750…1,000 В її пошкодження

відбувається без прикладання фрикційної взаємодії, а індентор вже виносить
її залишки з зони контактування.

Поляризація змінюючи час руйнування плівки на початкових етапах

також змінює втрати матеріалу та коефіцієнт тертя за весь період

трибокорозійних досліджень (рис. 4.3 б,в). Катодна поляризація зменшує

втрати матеріалу, так ширина доріжки сформованої індентором на поверхні

зразка без поляризації становить 230 мкм і зі зміщенням потенціалу у
від’ємний бік знижується до 225 мкм. За потенціалу -1,200 В спостерігається

найменші втрати матеріалу із-за максимального гальмування корозійних

процесів ширина доріжки складає 212 мкм. Зміщення потенціалу до більш

від’ємних значень, як і в випадку із природною оксидною плівкою (рис 4.3

а), приводить до підлужнення середовища і інтенсифікації корозійних

процесів та збільшення втрат матеріалу в результаті корозійно-механічного
зношування. Анодна поляризація, яка складає лише 0,100 В відносно

стаціонарного потенціалу на 20 мкм збільшує ширину зношеної доріжки. Зі

зміщенням потенціалу поляризації в додатнішу сторону збільшує втрати

матеріалу і за потенціалу поляризації +1,000 В становлять 45% порівняно зі

сплавом без поляризації.
