Page 146 - Microsoft Word - Дисертація_Винар_end

146

За це свідчать процеси у приконтактній зоні (рис. 4.1б), зокрема

інтенсивно проходить локальна корозія в місцях розміщення інтерметалідів.

За анодної поляризації, як без навантаження, так і за фрикційної взаємодії

відбувається активація процесів окиснення, їх швидкість при терті зростає у

5 разів.

Трибокорозійні дослідження показали (рис. 4.2), що без прикладання

навантаження потенціал сплаву Д16Т в кислому дощі встановлюється на

рівні -0,520 В, однак з початком механічної активації поверхні рухомим

індентором його потенціал різко зміщується в негативну сторону і набуває

значень на рівні -0,770 В. Усереднене значення коефіцієнта тертя поступово

зростає з початком досліджень і після етапу припрацювання його значення

встановилося на рівні ~0,43. На початковому етапі досліджень для

трибопотенціалу та коефіцієнта тертя властива плавне зміщення значень,

оскільки контактування між індентором і металом проходить через оксидну
плівку, яка характерна алюмінію та його сплавам у нейтральних та

слабокислих середовищах [70], і її поступове руйнування та винесення з зони
тертя.

0,4

0,3

0,2

-0,6

E, В -0,8

-1,0
500 1000 1500 2000
t, с

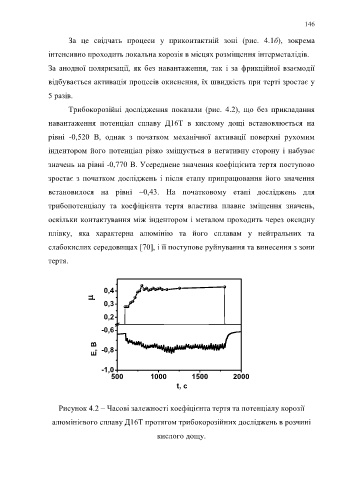

Рисунок 4.2 – Часові залежності коефіцієнта тертя та потенціалу корозії

алюмінієвого сплаву Д16Т протягом трибокорозійних досліджень в розчині

кислого дощу.
