Page 144 - Microsoft Word - Дисертація_Винар_end

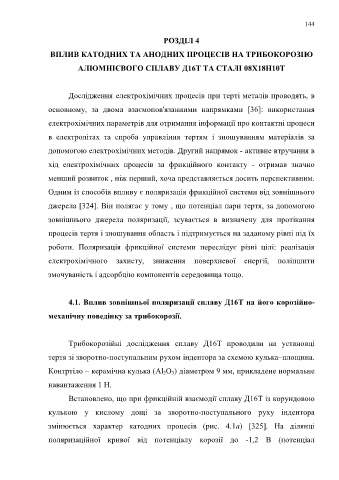

144

РОЗДІЛ 4

ВПЛИВ КАТОДНИХ ТА АНОДНИХ ПРОЦЕСІВ НА ТРИБОКОРОЗІЮ

АЛЮМНІЄВОГО СПЛАВУ Д16Т ТА СТАЛІ 08Х18Н10Т

Дослідження електрохімічних процесів при терті металів проводять, в

основному, за двома взаємопов'язаниими напрямками [36]: використання

електрохімічних параметрів для отримання інформації про контактні процеси

в електролітах та спроба управління тертям і зношуванням матеріалів за

допомогою електрохімічних методів. Другий напрямок - активне втручання в

хід електрохімічних процесів за фрикційного контакту - отримав значно

менший розвиток , ніж перший, хоча представляється досить перспективним.

Одним із способів впливу є поляризація фрикційної системи від зовнішнього

джерела [324]. Він полягає у тому , що потенціал пари тертя, за допомогою

зовнішнього джерела поляризації, зсувається в визначену для протікання
процесів тертя і зношування область і підтримується на заданому рівні під їх

роботи. Поляризація фрикційної системи переслідує різні цілі: реалізація
електрохімічного захисту, зниження поверхневої енергії, поліпшити

змочуваність і адсорбцію компонентів середовища тощо.

4.1. Вплив зовнішньої поляризації сплаву Д16Т на його корозійно-

механічну поведінку за трибокорозії.

Трибокорозійні дослідження сплаву Д16Т проводили на установці

тертя зі зворотно-поступальним рухом індентора за схемою кулька–площина.

Контртіло – керамічна кулька (Al 2O 3) діаметром 9 мм, прикладене нормальне

навантаження 1 Н.

Встановлено, що при фрикційній взаємодії сплаву Д16Т із корундовою

кулькою у кислому дощі за зворотно-поступального руху індентора

змінюється характер катодних процесів (рис. 4.1а) [325]. На ділянці

поляризаційної кривої від потенціалу корозії до -1,2 В (потенціал
