Page 145 - Microsoft Word - Дисертація_Винар_end

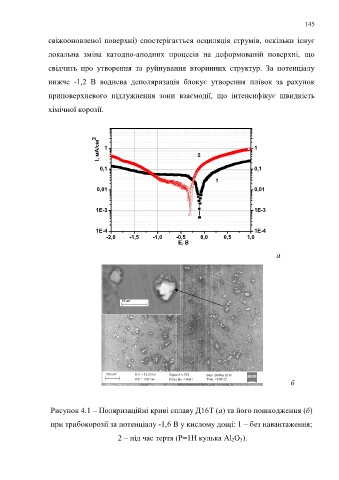

145

свіжооновленої поверхні) спостерігається осциляція струмів, оскільки існує

локальна зміна катодно-анодних процесів на деформованій поверхні, що

свідчить про утворення та руйнування вторинних структур. За потенціалу

нижче -1,2 В воднева деполяризація блокує утворення плівок за рахунок

приповерхневого підлужнення зони взаємодії, що інтенсифікує швидкість

хімічної корозії.

І, мA/см 2 1 2 1

0,1 0,1

1
0,01 0,01

1E-3 1E-3

1E-4 1E-4
-2,0 -1,5 -1,0 -0,5 0,0 0,5 1,0
E, В
а

б

Рисунок 4.1 – Поляризаційні криві сплаву Д16Т (а) та його пошкодження (б)

при трибокорозії за потенціалу -1,6 В у кислому дощі: 1 – без навантаження;

2 – під час тертя (Р=1Н кулька Al 2O 3).
