Page 148 - Microsoft Word - Дисертація_Винар_end

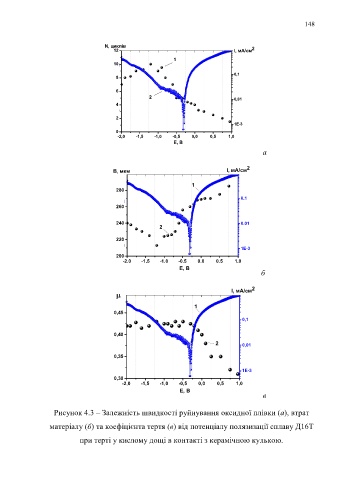

148

N, циклів
12 I, мА/см 2
1
10
0,1
8

6
2
0,01
4

2
1E-3
0
-2,0 -1,5 -1,0 -0,5 0,0 0,5 1,0
Е, В
а

2
В, мкм I, мА/см

1
280
0.1
260

240 0.01
2

220
1E-3
200
-2.0 -1.5 -1.0 -0.5 0.0 0.5 1.0
Е, В
б

I, мА/см 2


1
0,45
0,1

0,40
2 0,01

0,35

1E-3
0,30
-2,0 -1,5 -1,0 -0,5 0,0 0,5 1,0
Е, В
в

Рисунок 4.3 – Залежність швидкості руйнування оксидної плівки (а), втрат

матеріалу (б) та коефіцієнта тертя (в) від потенціалу полязизації сплаву Д16Т

при терті у кислому дощі в контакті з керамічною кулькою.
