Page 152 - Microsoft Word - Дисертація_Винар_end

152

E, В

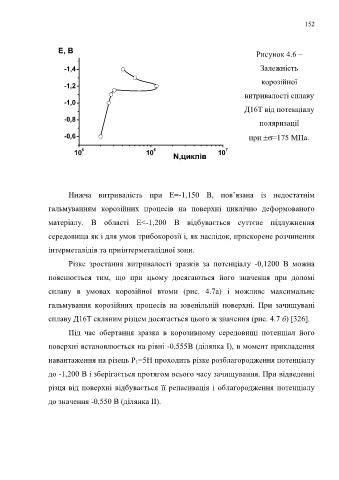

Рисунок 4.6 –

-1,4 Залежність

корозійної
-1,2
витривалості сплаву
-1,0
Д16Т від потенціалу

-0,8
поляризації
-0,6 при =175 МПа.

5 6 7
10 10 10
N,циклів

Нижча витривалість при Е=-1,150 В, пов’язана із недостатнім

гальмуванням корозійних процесів на поверхні циклічно деформованого

матеріалу. В області Е<-1,200 В відбувається суттєве підлужнення

середовища як і для умов трибокорозії і, як наслідок, прискорене розчинення

інтерметалідів та приінтерметалідної зони.

Різке зростання витривалості зразків за потенціалу -0,1200 В можна

пояснюється тим, що при цьому досягаються його значення при доломі

сплаву в умовах корозійної втоми (рис. 4.7а) і можливе максимальне

гальмування корозійних процесів на ювенільній поверхні. При зачищувані

сплаву Д16Т скляним різцем досягається цього ж значення (рис. 4.7 б) [326].

Під час обертання зразка в корозивному середовищі потенціал його

поверхні встановлюється на рівні -0,555В (ділянка І), в момент прикладення

навантаження на різець Р 1=5Н проходить різке розблагородження потенціалу

до -1,200 В і зберігається протягом всього часу зачищування. При відведенні

різця від поверхні відбувається її репасивація і облагородження потенціалу

до значення -0,550 В (ділянка ІІ).
