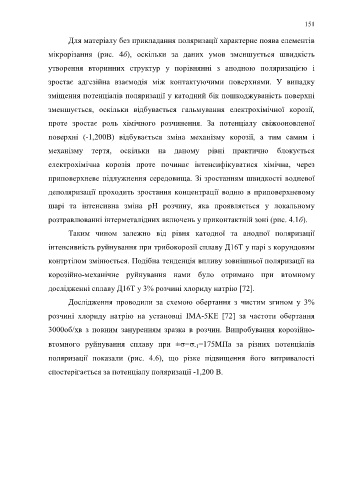

Page 151 - Microsoft Word - Дисертація_Винар_end

151

Для матеріалу без прикладання поляризації характерне поява елементів

мікрорізання (рис. 4б), оскільки за даних умов зменшується швидкість

утворення вторинних структур у порівнянні з анодною поляризацією і

зростає адгезійна взаємодія між контактуючими поверхнями. У випадку

зміщення потенціалів поляризації у катодний бік пошкоджуваність поверхні

зменшується, оскільки відбувається гальмування електрохімічної корозії,

проте зростає роль хімічного розчинення. За потенціалу свіжооновленої

поверхні (-1,200В) відбувається зміна механізму корозії, а тим самим і

механізму тертя, оскільки на даному рівні практично блокується

електрохімічна корозія проте починає інтенсифікуватися хімічна, через

приповерхневе підлужнення середовища. Зі зростанням швидкості водневої

деполяризації проходить зростання концентрації водню в приповерхневому

шарі та інтенсивна зміна рН розчину, яка проявляється у локальному

розтравлюванні інтерметалідних включень у приконтактній зоні (рис. 4.1б).
Таким чином залежно від рівня катодної та анодної поляризації

інтенсивність руйнування при трибокорозії сплаву Д16Т у парі з корундовим
контртілом змінюється. Подібна тенденція впливу зовнішньої поляризації на

корозійно-механічне руйнування нами було отримано при втомному

дослідженні сплаву Д16Т у 3% розчині хлориду натрію [72].

Дослідження проводили за схемою обертання з чистим згином у 3%

розчині хлориду натрію на установці ІМА-5КЕ [72] за частоти обертання

3000об/хв з повним зануренням зразка в розчин. Випробування корозійно-

втомного руйнування сплаву при ±= -1=175МПа за різних потенціалів

поляризації показали (рис. 4.6), що різке підвищення його витривалості

спостерігається за потенціалу поляризації -1,200 В.
