Page 141 - Microsoft Word - Дисертація_Винар_end
P. 141
141

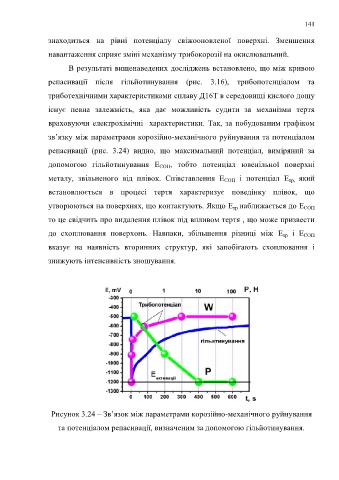

знаходиться на рівні потенціалу свіжооновленої поверхні. Зменшення
навантаження сприяє зміні механізму трибокорозії на окислювальний.
В результаті вищенаведених досліджень встановлено, що між кривою
репасивації після гільйотинування (рис. 3.16), трибопотенціалом та
триботехнічними характеристиками сплаву Д16Т в середовищі кислого дощу
існує певна залежність, яка дає можливість судити за механізми тертя
враховуючи електрохімічні характеристики. Так, за побудованим графіком
зв’язку між параметрами корозійно-механічного руйнування та потенціалом
репасивації (рис. 3.24) видно, що максимальний потенціал, виміряний за
допомогою гільйотинування Е СОП, тобто потенціал ювенільної поверхні
металу, звільненого від плівок. Співставлення Е СОП і потенціал Е тр, який
встановлюється в процесі тертя характеризує поведінку плівок, що
утворюються на поверхнях, що контактують. Якщо Е тр наближається до Е СОП
то це свідчить про видалення плівок під впливом тертя , що може призвести
до схоплювання поверхонь. Навпаки, збільшення різниці між Е тр і Е СОП
вказує на наявність вторинних структур, які запобігають схоплювання і
знижують інтенсивність зношування.
Рисунок 3.24 – Зв’язок між параметрами корозійно-механічного руйнування
та потенціалом репасивації, визначеним за допомогою гільйотинування.
