Page 136 - Microsoft Word - Дисертація_Винар_end
P. 136
136
механізмом адгезійного схоплювання з відривом. На поверхні
спостерігаються сліди пластичного затягування матеріалу, відриви та
утворення тріщин (рис. 3.19), що сприяє пришвидшеному утворенню
продуктів зношування, які в свою чергу збільшують втрати матеріалу.
Згідно спектрального хімічного аналізу для доріжки характерна
наявність невеликої кількості кисню 0,3 масових відсотка, який по всій
ймовірності появився в складі матеріалу доріжки тертя після припинення
взаємодії контактуючої пари на етапі пасивування поверхні, реальна його
кількість в зоні контактування за умов трибокорозії є значно меншою.
а б
Елемент Масовий Атомний%
%
O K 0.30 0.72
Mg K 1.77 2.00
Al K 93.18 95.19
Mn K 0.61 0.30
Cu K 4.14 1.79
Всього 100.00
в

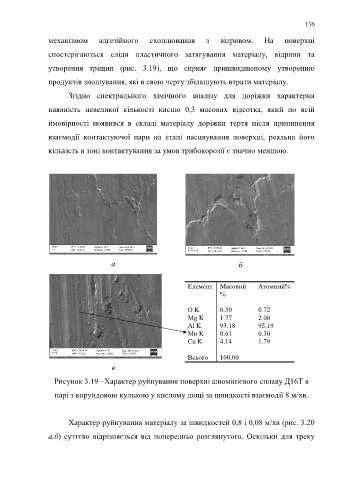

Рисунок 3.19 –Характер руйнування поверхні алюмінієвого сплаву Д16Т в
парі з корундовою кулькою у кислому дощі за швидкості взаємодії 8 м/хв.
Характер руйнування матеріалу за швидкостей 0,8 і 0,08 м/хв (рис. 3.20
а,б) суттєво відрізняється від попередньо розглянутого. Оскільки для треку
