Page 135 - Microsoft Word - Дисертація_Винар_end

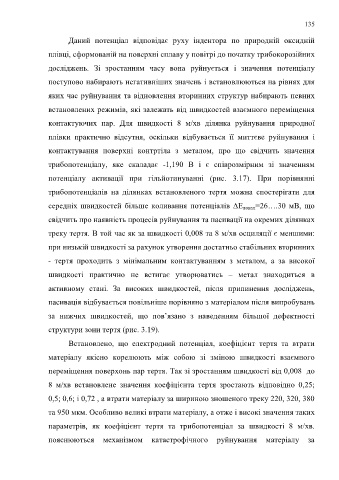

135

Даний потенціал відповідає руху індентора по природній оксидній

плівці, сформованій на поверхні сплаву у повітрі до початку трибокорозійних

досліджень. Зі зростанням часу вона руйнується і значення потенціалу

поступово набирають негативніших значень і встановлюються на рівнях для

яких час руйнування та відновлення вторинних структур набирають певних

встановлених режимів, які залежать від швидкостей взаємного переміщення

контактуючих пар. Для швидкості 8 м/хв ділянка руйнування природної

плівки практично відсутня, оскільки відбувається її миттєве руйнування і

контактування поверхні контртіла з металом, про що свідчить значення

трибопотенціалу, яке скаладає -1,190 В і є співрозмірним зі значенням

потенціалу активації при гільйотинуванні (рис. 3.17). При порівнянні

трибопотенціалів на ділянках встановленого тертя можна спостерігати для

середніх швидкостей більше коливання потенціалів ∆Е локал=26….30 мВ, що

свідчить про наявність процесів руйнування та пасивації на окремих ділянках
треку тертя. В той час як за швидкості 0,008 та 8 м/хв осциляції є меншими:

при низькій швидкості за рахунок утворення достатньо стабільних вторинних
- тертя проходить з мінімальним контактуванням з металом, а за високої

швидкості практично не встигає утворюватись – метал знаходиться в

активному стані. За високих швидкостей, після припинення досліджень,

пасивація відбувається повільніше порівняно з матеріалом після випробувань

за нижчих швидкостей, що пов’язано з наведенням більшої дефектності

структури зони тертя (рис. 3.19).

Встановлено, що електродний потенціал, коефіцієнт тертя та втрати

матеріалу якісно корелюють між собою зі зміною швидкості взаємного

переміщення поверхонь пар тертя. Так зі зростанням швидкості від 0,008 до

8 м/хв встановлене значення коефіцієнта тертя зростають відповідно 0,25;

0,5; 0,6; і 0,72 , а втрати матеріалу за шириною зношеного треку 220, 320, 380

та 950 мкм. Особливо великі втрати матеріалу, а отже і високі значення таких

параметрів, як коефіцієнт тертя та трибопотенціал за швидкості 8 м/хв.

пояснюються механізмом катастрофічного руйнування матеріалу за
