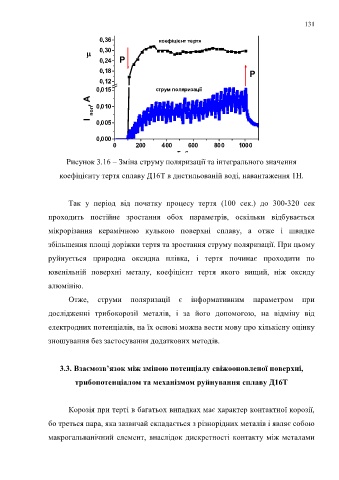

Page 131 - Microsoft Word - Дисертація_Винар_end

131

0,36 коефіцієнт тертя
0,30

0,24 Р

0,18
Р
0,12
0,015 струм поляризації
I пол , A 0,010

0,005

0,000
0 200 400 600 800 1000
 ,c

Рисунок 3.16 – Зміна струму поляризації та інтегрального значення

коефіцієнту тертя сплаву Д16Т в дистильованій воді, навантаження 1Н.

Так у період від початку процесу тертя (100 сек.) до 300-320 сек

проходить постійне зростання обох параметрів, оскільки відбувається

мікрорізання керамічною кулькою поверхні сплаву, а отже і швидке

збільшення площі доріжки тертя та зростання струму поляризації. При цьому

руйнується природна оксидна плівка, і тертя починає проходити по

ювенільній поверхні металу, коефіцієнт тертя якого вищий, ніж оксиду

алюмінію.

Отже, струми поляризації є інформативним параметром при

дослідженні трибокорозії металів, і за його допомогою, на відміну від

електродних потенціалів, на їх основі можна вести мову про кількісну оцінку

зношування без застосування додаткових методів.

3.3. Взаємозв’язок між зміною потенціалу свіжооновленої поверхні,

трибопотенціалом та механізмом руйнування сплаву Д16Т

Корозія при терті в багатьох випадках має характер контактної корозії,

бо треться пара, яка зазвичай складається з різнорідних металів і являє собою

макрогальванічний елемент, внаслідок дискретності контакту між металами
