Page 132 - Microsoft Word - Дисертація_Винар_end

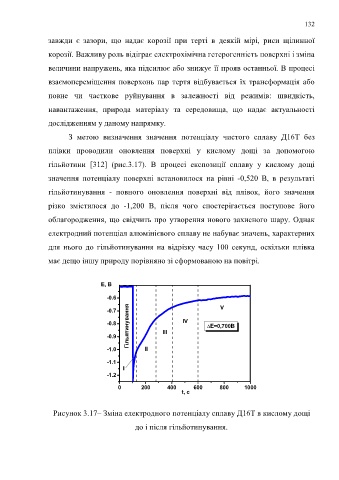

132

завжди є зазори, що надає корозії при терті в деякій мірі, риси щілинної

корозії. Важливу роль відіграє електрохімічна гетерогенність поверхні і зміна

величини напружень, яка підсилює або знижує її прояв останньої. В процесі

взаємопереміщення поверхонь пар тертя відбувається їх трансформація або

повне чи часткове руйнування в залежності від режимів: швидкість,

навантаження, природа матеріалу та середовища, що надає актуальності

дослідженням у даному напрямку.

З метою визначення значення потенціалу чистого сплаву Д16Т без

плівки проводили оновлення поверхні у кислому дощі за допомогою

гільйотини [312] (рис.3.17). В процесі експозиції сплаву у кислому дощі

значення потенціалу поверхні встановилося на рівні -0,520 В, в результаті

гільйотинування - повного оновлення поверхні від плівок, його значення

різко змістилося до -1,200 В, після чого спостерігається поступове його

облагородження, що свідчить про утворення нового захисного шару. Однак
електродний потенціал алюмінієвого сплаву не набуває значень, характерних

для нього до гільйотинування на відрізку часу 100 секунд, оскільки плівка
має дещо іншу природу порівняно зі сформованою на повітрі.

E, В

-0.6
Гільятинування E=0,700В
-0.7 V
-0.8 IV

-0.9 III

-1.0 II

-1.1
I
-1.2
0 200 400 600 800 1000
t, с

Рисунок 3.17– Зміна електродного потенціалу сплаву Д16Т в кислому дощі

до і після гільйотинування.
