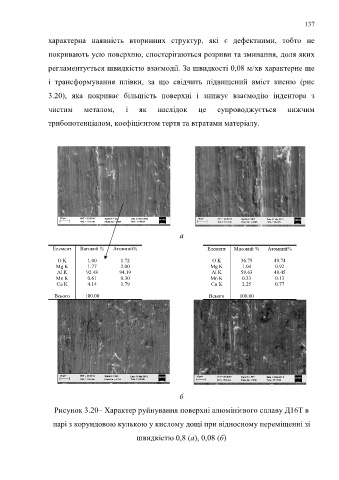

Page 137 - Microsoft Word - Дисертація_Винар_end
P. 137
137
характерна наявність вторинних структур, які є дефектними, тобто не
покривають усю поверхню, спостерігаються розриви та зминання, доля яких
регламентується швидкістю взаємодії. За швидкості 0,08 м/хв характерне ще
і трансформування плівки, за що свідчить підвищений вміст кисню (рис
3.20), яка покриває більшість поверхні і знижує взаємодію індентора з
чистим металом, і як наслідок це супроводжується нижчим
трибопотенціалом, коефіцієнтом тертя та втратами матеріалу.
а
Елемент Ваговий % Атомний% Елемент Масовий % Атомний%
O K 1.00 1.72 O K 36.75 49.74
Mg K 1.77 2.00 Mg K 1.04 0.92
Al K 92.48 94.19 Al K 59.63 48.45
Mn K 0.61 0.30 Mn K 0.33 0.13
Cu K 4.14 1.79 Cu K 2.25 0.77
Всього 100.00 Всього 100.00
б
Рисунок 3.20– Характер руйнування поверхні алюмінієвого сплаву Д16Т в
парі з корундовою кулькою у кислому дощі при відносному переміщенні зі
швидкістю 0,8 (а), 0,08 (б)
