Page 140 - Microsoft Word - Дисертація_Винар_end

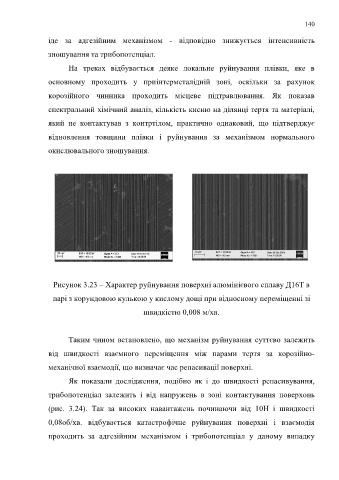

140

іде за адгезійним механізмом - відповідно знижується інтенсивність

зношування та трибопотенціал.

На треках відбувається деяке локальне руйнування плівки, яке в

основному проходить у приінтерметалідній зоні, оскільки за рахунок

корозійного чинника проходить місцеве підтравлювання. Як показав

спектральний хімічний аналіз, кількість кисню на ділянці тертя та матеріалі,

який не контактував з контртілом, практично однаковий, що підтверджує

відновлення товщини плівки і руйнування за механізмом нормального

окислювального зношування.

Рисунок 3.23 – Характер руйнування поверхні алюмінієвого сплаву Д16Т в

парі з корундовою кулькою у кислому дощі при відносному переміщенні зі

швидкістю 0,008 м/хв.

Таким чином встановлено, що механізм руйнування суттєво залежить

від швидкості взаємного переміщення між парами тертя за корозійно-

механічної взаємодії, що визначає час репасивації поверхні.

Як показали дослідження, подібно як і до швидкості репасивування,

трибопотенціал залежить і від напружень в зоні контактування поверхонь

(рис. 3.24). Так за високих навантажень починаючи від 10Н і швидкості

0,08об/хв. відбувається катастрофічне руйнування поверхні і взаємодія

проходить за адгезійним механізмом і трибопотенціал у даному випадку
