Page 128 - Microsoft Word - Дисертація_Винар_end

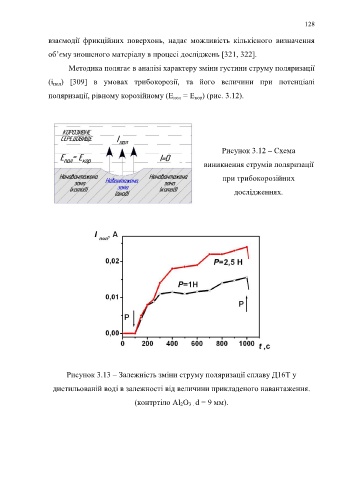

P. 128
128
взаємодії фрикційних поверхонь, надає можливість кількісного визначення
об’єму зношеного матеріалу в процесі досліджень [321, 322].
Методика полягає в аналізі характеру зміни густини струму поляризації
(і пол) [309] в умовах трибокорозії, та його величини при потенціалі
поляризації, рівному корозійному (Е пол = Е кор) (рис. 3.12).
Рисунок 3.12 – Схема
виникнення струмів поляризації
при трибокорозійних
дослідженнях.
Рисунок 3.13 – Залежність зміни струму поляризації сплаву Д16Т у
дистильованій воді в залежності від величини прикладеного навантаження.
(контртіло Al 2O 3 . d = 9 мм).
