Page 26 - дсрт
P. 26

26
                      Досліджено вплив молібдену у кількості (0,75 %;1,22 %; 1,65 %; 2,22 %)

               на  мікроструктуру  та  механічні  властивості  низьколегованого  дроту  з

               підвищеним  вмістом  марганцю  (  12  %  Mn, 0,04  %  Cr,  0,07  %  Si, 1,38  %  C)

               [55, 56]. З підвищенням вмісту молібдену до 2,22 % твердість зростає до 450

               HV, ударна в‘язкість зварних з‘єднань до 18 Дж, зносостійкість за умов тертя

               закріпленим  абразивом  підвищується  в  1,3  рази  порівняно  з  вихідним

               матеріалом – 300 HV та 11 Дж відповідно.

                      У системи Fe–Cr–C із вмістом хрому 24 % виділяються карбідні включе-

               ння розміром 100…150 мкм. У наплавлених шарах, одержаних з ПД з вмістом

               ніобію 7 %, виділяються дрібнодисперсні карбідні включення розміром 5…10

               мкм  (рис.  1.9).  Виявлено,  що  подрібнення  мікроструктури  впливає  на

               підвищення зносостійкості за умов сухого тертя у 1,2 рази [58, 59].
























                                        а                                            б

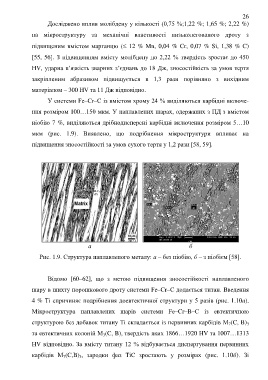

                   Рис. 1.9. Структура наплавленого металу: а – без ніобію, б – з ніобієм [58].



                      Відомо  [60–62],  що  з  метою  підвищення  зносостійкості  наплавленого

               шару в шихту порошкового дроту системи Fe–Cr–C додається титан. Введення

               4 % Ті спричиняє подрібнення доевтектичної структури у 5 разів (рис. 1.10а).

               Мікроструктура  наплавлених  шарів  системи  Fe–Cr–B–C  із  евтектичною

               структурою без добавок титану Ti складається із первинних карбідів M (C, B)
                                                                                                       7
                                                                                                               3
               та евтектичних колоній M (C, B), твердість яких 1866…1920 HV та 1007…1313
                                               3
               HV відповідно. За вмісту титану 12 % відбувається диспергування первинних

               карбідів  M (C,B) ,  зародки  фаз  ТiC  зростають  у  розмірах  (рис.  1.10б).  Зі
                                    3
                             7
   21   22   23   24   25   26   27   28   29   30   31
