Page 23 - дсрт

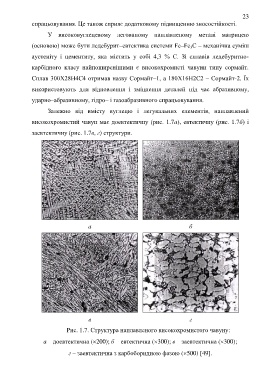

23
спрацьовування. Це також сприяє додатковому підвищенню зносостійкості.

У високовуглецевому легованому наплавленому металі матрицею

(основою) може бути ледебурит–евтектика системи Fе–Fе С – механічна суміш
3
аустеніту і цементиту, яка містить у собі 4,3 % С. Зі сплавів ледебуритно-

карбідного класу найпоширенішими є високохромисті чавуни типу сормайт.

Сплав 300Х28Н4С4 отримав назву Сормайт–1, а 180Х16Н2С2 – Сормайт-2. Їх

використовують для відновлення і зміцнення деталей під час абразивному,

ударно–абразивному, гідро– і газоабразивного спрацьовування.

Залежно від вмісту вуглецю і легувальних елементів, наплавлений

високохромистий чавун має доевтектичну (рис. 1.7а), евтектичну (рис. 1.7б) і

заевтектичну (рис. 1.7в, г) структури.

а б

в г
Рис. 1.7. Структура наплавленого високохромистого чавуну:

а – доевтектична (200); б – евтектична (300); в – заевтектична (300);

г – заевтектична з карбоборидною фазою (500) [49].
