Page 20 - дсрт
P. 20

20
                      Досліджені  матеріали  на  основі  Ni,  Сo,  W  є  ефективними  для  захисту

               деталей  в  умовах  абразивного  зношування.  Проте  вартість  цих  матеріалів  є

               високою,  що  зумовлює  необхідність  створення  дешевших  систем,  що  не

               поступатимуться  за  абразивною  зносостійкістю  [30,  31].  Альтернативою

               слугують  сплави  на  основі  заліза  з  підвищеним  вмістом  хрому  та  вуглецю  з

               добавками бору та титану, вартість яких суттєво нижча [32, 33-34].

                      Найбільш поширеною є система легування Fе–Сr–С [35, 36]. Зносостій-

               кість сплавів такої системи залежить від будови та кількості карбідів хрому, а

               також  від  властивостей  твердого  розчину,  легованого  вуглецем  і  хромом

               [37-39].  Завдяки  значно  сильнішій,  аніж  у  заліза,  спорідненості  хрому  з

               вуглецем у структурі хромистих сталей утворюються стійкі карбіди (Fе, Сr) С,
                                                                                                            3
               (Fе,  Сr) С ,  (Fе,  Сr) С ,  які  є  зміцнювальною  фазою,  що  забезпечує  високу
                         7
                           3
                                            6
                                        23
               зносостійкість.
                      Прикладом такого наплавленого металу є сталь У10Х5ГС (приблизно 1,0

               % С, 4,5 % Сr, 0,5 % Мn, 0,5 % Sі). Метал має структуру легованого аустеніту з

               карбідами та крупними голками мартенситу (рис. 1.4 а).
























                                        а                                            б

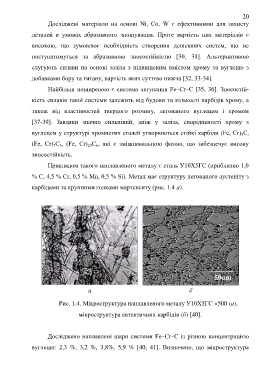

                           Рис. 1.4. Мікроструктура наплавленого металу У10Х5ГС 500 (а),

                                    мікроструктура евтектичних карбідів (б) [40].



                      Досліджено наплавлені шари системи Fе–Сr–С із різною концентрацією

               вуглецю:  2,3  %,  3,2  %,  3,8%,  5,9  %  [40,  41].  Визначено,  що  мікроструктура
   15   16   17   18   19   20   21   22   23   24   25
