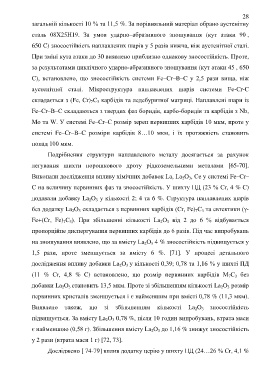

Page 28 - дсрт

28
загальній кількості 10 % та 11,5 %. За порівняльний матеріал обрано аустенітну

сталь 08Х25Н19. За умов ударно–абразивного зношування (кут атаки 90 ,

650 С) зносостійкість наплавлених шарів у 5 разів нижча, ніж аустенітної сталі.

При зміні кута атаки до 30 виявлено приблизно однакову зносостійкість. Проте,

за результатами циклічного ударно-абразивного зношування (кут атаки 45 , 650

С), встановлено, що зносостійкість системи Fe–Cr–B–C у 2,5 рази вища, ніж

аустенітної сталі. Мікроструктура наплавлених шарів системи Fe-Cr-C

складається з (Fe, Cr) С карбідів та ледебуритної матриці. Наплавлені шари із
3
7
Fe–Cr–B–C складаються з твердих фаз боридів, карбо-боридів та карбідів з Nb,

Mo та W. У системі Fe–Cr–C розмір зерен первинних карбідів 10 мкм, проте у

системі Fe–Cr–B–C розміри карбідів 8…10 мкм, і їх протяжність становить

понад 100 мкм.

Подрібнення структури наплавленого металу досягається за рахунок

легування шихти порошкового дроту рідкоземельними металами [65-70].

Виконали дослідження впливу хімічних добавок La, La O , Ce у системі Fe–Cr–
3
2
C на величину первинних фаз та зносостійкість. У шихту ПД (23 % Сr, 4 % C)

додавали добавку La O у кількості 2; 4 та 6 %. Структура наплавлених шарів
3
2
без додатку La O складається з первинних карбідів (Cr, Fe) C та евтектики (γ-
3
3
2
7
Fe+(Cr, Fe) C ). При збільшенні кількості La O від 2 до 6 % відбувається
7
3
2
3
пропорційне диспергування первинних карбідів до 6 разів. Під час випробувань
на зношування виявлено, що за вмісту La O 4 % зносостійкість підвищується у
3
2
1,5 рази, проте зменшується за вмісту 6 %. [71]. У процесі детального
дослідження впливу добавки La O у кількості 0,39; 0,78 та 1,16 % у шихті ПД
3
2
(11 % Сr, 4,8 % C) встановлено, що розмір первинних карбідів M C без
7
3
добавки La O становить 13,5 мкм. Проте зі збільшенням кількості La O розмір
3
2
2
3
первинних кристалів зменшується і є найменшим при вмісті 0,78 % (11,3 мкм).
Виявлено також, що зі збільшенням кількості La O 3 зносостійкість
2
підвищується. За вмісту La O 0,78 %, після 10 годин випробувань, втрата маси
3
2
є найменшою (0,58 г). Збільшення вмісту La O до 1,16 % знижує зносостійкість
3
2
у 2 рази (втрата маси 1 г) [72, 73].

Досліджено [ 74-79] вплив додатку церію у шихту ПД (24…26 % Сr, 4,1 %
