Page 27 - дсрт
P. 27
27
зростанням кількості титану до 24 % виділяються дисперсні карбіди ТiC у
матриці α-Fe, виникають фази М С , Fe C та відбувається модифікування
3
7
3
структури (рис 1.10в).
Мікротвердість наплавлених шарів із добавками титану становила 850 ±
20 HV . Виявлено, що зі збільшенням кількості титану до 24 % відбувається
0,2
ріст фази TiC та підвищення її твердості до 2708…3150 HV, зменшення
розмірів і твердості фаз M (C, B) , M (C, B), однак підвищується гомогенність
7
3
3
твердого розчину.
а б
в

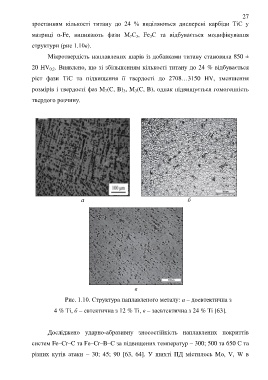

Рис. 1.10. Структура наплавленого металу: a – доевтектична з
4 % Ti, б – евтектична з 12 % Ti, в – заевтектична з 24 % Ti [63].
Досліджено ударно-абразивну зносостійкість наплавлених покриттів
систем Fe–Cr–C та Fe–Cr–B–C за підвищених температур – 300; 500 та 650 С та
різних кутів атаки – 30; 45; 90 [63, 64]. У шихті ПД містилось Mo, V, W в
