Page 294 - Докторська дисертація_Ткачук

294

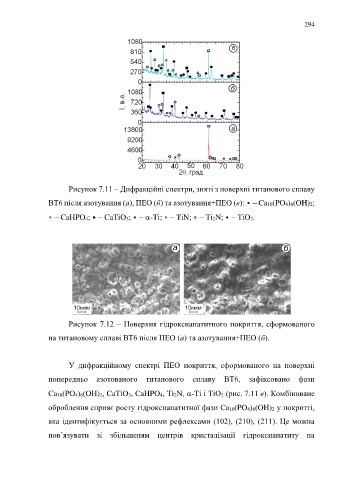

Рисунок 7.11 – Дифракційні спектри, зняті з поверхні титанового сплаву

ВТ6 після азотування (а), ПЕО (б) та азотування+ПЕО (в): – Ca10(PO4)6(OH)2;

– CaHPO4; – CaTiO3; – -Ti; – TiN; – Ti2N; – TiO2.

Рисунок 7.12 – Поверхня гідроксиапатитного покриття, сформованого

на титановому сплаві ВТ6 після ПЕО (а) та азотування+ПЕО (б).

У дифракційному спектрі ПЕО покриття, сформованого на поверхні

попередньо азотованого титанового сплаву ВТ6, зафіксовано фази

Ca10(PO4)6(OH)2, CaTiO3, CaHPO4, Ti2N, -Ti і TiО2 (рис. 7.11 в). Комбіноване

оброблення сприяє росту гідроксиапатитної фази Ca10(PO4)6(OH)2 у покритті,

яка ідентифікується за основними рефлексами (102), (210), (211). Це можна

пов’язувати зі збільшеням центрів кристалізації гідроксиапатиту на
