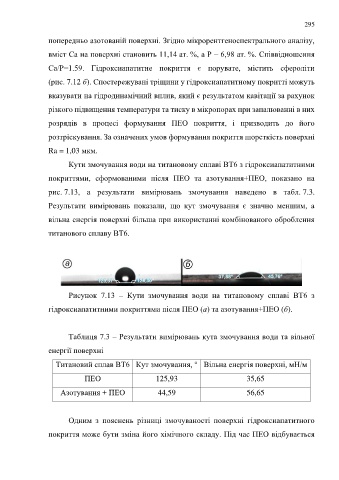

Page 295 - Докторська дисертація_Ткачук

295

попередньо азотованій поверхні. Згідно мікрорентгеноспектрального аналізу,

вміст Ca на поверхні становить 11,14 ат. %, а P – 6,98 aт. %. Співвідношення

Са/Р=1.59. Гідроксиапатитне покриття є порувате, містить сфероліти

(рис. 7.12 б). Спостережувані тріщини у гідроксиапатитному покритті можуть

вказувати на гідродинамічний вплив, який є результатом кавітації за рахунок

різкого підвищення температури та тиску в мікропорах при запалюванні в них

розрядів в процесі формування ПЕО покриття, і призводить до його

розтріскування. За означених умов формування покриття шорсткість поверхні

Ra = 1,03 мкм.

Кути змочування води на титановому сплаві ВТ6 з гідроксиапатитними

покриттями, сформованими після ПЕО та азотування+ПЕО, показано на

рис. 7.13, а результати вимірювань змочування наведено в табл. 7.3.

Результати вимірювань показали, що кут змочування є значно меншим, а

вільна енергія поверхні більша при використанні комбінованого оброблення

титанового сплаву ВТ6.

Рисунок 7.13 – Кути змочування води на титановому сплаві ВТ6 з

гідроксиапатитними покриттями після ПЕО (а) та азотування+ПЕО (б).

Таблиця 7.3 – Результати вимірювань кута змочування води та вільної

енергії поверхні

Титановий сплав ВТ6 Кут змочування, ° Вільна енергія поверхні, мН/м

ПЕО 125,93 35,65

Азотування + ПЕО 44,59 56,65

Одним з пояснень різниці змочуваності поверхні гідроксиапатитного

покриття може бути зміна його хімічного складу. Під час ПЕО відбувається
