Page 297 - Докторська дисертація_Ткачук

297

Для покриття, сформованого на сплаві за комбінованого оброблення

(азотування+ПЕО), крива зміни потенціалу в часі за всієї експозиції

знаходиться в додатній області (рис. 4 a, крива 2). Стаціонарний потенціал

зсувається в додатну сторону порівняно зі значенням стаціонарного

потенціалу для покриття, сформованого на необробленому сплаві, і становить

0,044 В.

На поляризаційній кривій для гідроксиапатитного покриття,

сформованого на необробленому сплаві (рис. 7.14 б, крива 1), спостерігаються

дві пасивні області. Перша пасивна область знаходиться в діапазоні

2
потенціалів -0,13…0,10 В, густина струму пасивації становить 0,016 А/м .
Друга пасивна область знаходиться в діапазоні потенціалів 0,49…0,69 В,

2
густина струму пасивації становить 0,022 А/м . Густина струму корозії 0,0044
2
А/м , а потенціал корозії -0,678 В.

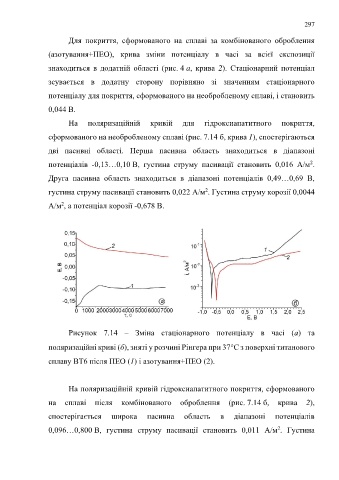

Рисунок 7.14 – Зміна стаціонарного потенціалу в часі (а) та

поляризаційні криві (б), зняті у розчині Рінгера при 37С з поверхні титанового

сплаву ВТ6 після ПЕО (1) і азотування+ПЕО (2).

На поляризаційній кривій гідроксиапатитного покриття, сформованого

на сплаві після комбінованого оброблення (рис. 7.14 б, крива 2),

спостерігається широка пасивна область в діапазоні потенціалів

0,096…0,800 В, густина струму пасивації становить 0,011 А/м . Густина
2
