Page 292 - Докторська дисертація_Ткачук

292

Згідно з результатами рентгенівського фазового аналізу, на поверхні

технічно чистого титану ВТ1-0 з попередньо сформованим нітридним шаром

І після ПЕО формуються оксид TiО2, титанат кальцію СaTiO3,

дикальційфосфат безводний СаНPO4 і гідроксиапатит Ca10(PO4)6(OH)2

(рис. 7.10 а). У дифракційному спектрі нітридного шару ІІ зафіксували

рефлекси титанату кальцію та гідроксиапатиту, кількість і інтенсивність яких

менша (рис. 7.10 б). Також в обох дифракційних спектрах присутня фаза Ti2N.

Гідроксиапатитне покриття, сформоване на нітридному шарі І, порувате

та містить характерні сфероїдальні утворення (сфероліти) (рис. 7.9 в).

Параметр шорсткості Ra при цьому становить 1,14 мкм. Згідно з

мікрорентгеноспектральним аналізом, вміст кальцію складає 12,29 ат. %, а

фосфору – 7,58 ат. %. Таким чином, співвідношення Са/Р=1,62, що близьке до

співвідношення, притаманного для біологічного гідроксиапатиту (1,67), який

є основою кісткової тканини.

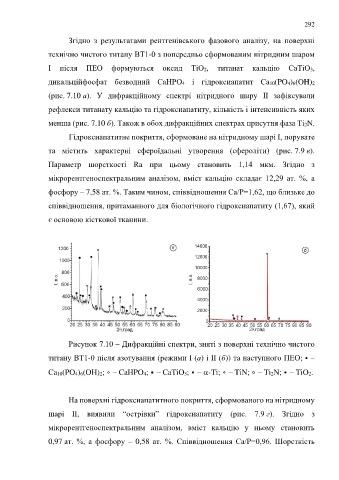

Рисунок 7.10 – Дифракційні спектри, зняті з поверхні технічно чистого

титану ВТ1-0 після азотування (режими І (а) і ІІ (б)) та наступного ПЕО; –

Ca10(PO4)6(OH)2; – CaHPO4; – CaTiO3; – -Ti; – TiN; – Ti2N; – TiO2.

На поверхні гідроксиапатитного покриття, сформованого на нітридному

шарі ІІ, виявили “острівки” гідроксиапатиту (рис. 7.9 г). Згідно з

мікрорентгеноспектральним аналізом, вміст кальцію у ньому становить

0,97 ат. %, а фосфору – 0,58 ат. %. Співвідношення Са/Р=0,96. Шорсткість
