Page 149 - DISS_NYRKOVA

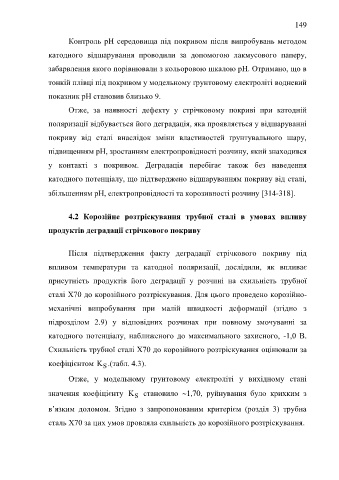

149

Контроль рН середовища під покривом після випробувань методом

катодного відшарування проводили за допомогою лакмусового паперу,

забарвлення якого порівнювали з кольоровою шкалою рН. Отримано, що в

тонкій плівці під покривом у модельному ґрунтовому електроліті водневий

показник рН становив близько 9.

Отже, за наявності дефекту у стрічковому покриві при катодній

поляризації відбувається його деградація, яка проявляється у відшаруванні

покриву від сталі внаслідок зміни властивостей ґрунтувального шару,

підвищенням рН, зростанням електропровідності розчину, який знаходився

у контакті з покривом. Деградація перебігає також без наведення

катодного потенціалу, що підтверджено відшаруванням покриву від сталі,

збільшенням рН, електропровідності та корозивності розчину 314-318.

4.2 Корозійне розтріскування трубної сталі в умовах впливу

продуктів деградації стрічкового покриву

Після підтвердження факту деградації стрічкового покриву під

впливом температури та катодної поляризації, дослідили, як впливає
присутність продуктів його деградації у розчині на схильність трубної

сталі Х70 до корозійного розтріскування. Для цього проведено корозійно-

механічні випробування при малій швидкості деформації (згідно з

підрозділом 2.9) у відповідних розчинах при повному змочуванні за

катодного потенціалу, наближеного до максимального захисного, -1,0 В.

Схильність трубної сталі Х70 до корозійного розтріскування оцінювали за

коефіцієнтом K .(табл. 4.3).
S
Отже, у модельному ґрунтовому електроліті у вихідному стані

значення коефіцієнту K становило 1,70, руйнування було крихким з
S

в’язким доломом. Згідно з запропонованим критерієм (розділ 3) трубна

сталь Х70 за цих умов провляла схильність до корозійного розтріскування.
