Page 144 - DISS_NYRKOVA

144

i , мм/рік
кор
0,12

0,10

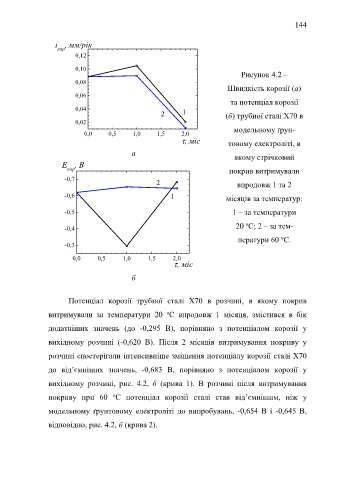

Рисунок 4.2 –
0,08
Швидкість корозії (а)
0,06
та потенціал корозії
0,04
2 1 (б) трубної сталі Х70 в
0,02
модельному ґрун-
0,0 0,5 1,0 1,5 2,0
, міс
товому електроліті, в

а
якому стрічковий
Е , В
кор покрив витримували
-0,7
2 впродовж 1 та 2

-0,6 1 місяців за температур:

-0,5 1 – за температури

о
-0,4 20 С; 2 – за тем-

о
ператури 60 С.
-0,3
0,0 0,5 1,0 1,5 2,0
, міс

б

Потенціал корозії трубної сталі Х70 в розчині, в якому покрив

о
витримували за температури 20 С впродовж 1 місяця, змістився в бік
додатніших значень (до -0,295 В), порівняно з потенціалом корозії у

вихідному розчині (-0,620 В). Після 2 місяців витримування покриву у

розчині спостерігали інтенсивніше зміщення потенціалу корозії сталі Х70

до від’ємніших значень, -0,683 В, порівняно з потенціалом корозії у

вихідному розчині, рис. 4.2, б (крива 1). В розчині після витримування

о
покриву при 60 С потенціал корозії сталі став від’ємнішим, ніж у
модельному ґрунтовому електроліті до випробувань, -0,654 В і -0,645 В,

відповідно, рис. 4.2, б (крива 2).
