Page 148 - DISS_NYRKOVA

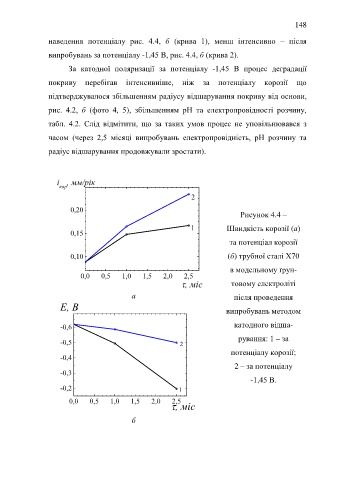

148

наведення потенціалу рис. 4.4, б (крива 1), менш інтенсивно – після

випробувань за потенціалу -1,45 В, рис. 4.4, б (крива 2).

За катодної поляризації за потенціалу -1,45 В процес деградації

покриву перебігав інтенсивніше, ніж за потенціалу корозії що

підтверджувалося збільшенням радіусу відшарування покриву від основи,

рис. 4.2, б (фото 4, 5), збільшенням рН та електропровідності розчину,

табл. 4.2. Слід відмітити, що за таких умов процес не уповільнювався з

часом (через 2,5 місяці випробувань електропровідність, рН розчину та

радіус відшарування продовжували зростати).

i , мм/рік
кор
2

0,20
Рисунок 4.4 –

1 Швидкість корозії (а)
0,15

та потенціал корозії

0,10 (б) трубної сталі Х70

в модельному ґрун-
0,0 0,5 1,0 1,5 2,0 2,5
, міс товому електроліті

а після проведення
Е, В випробувань методом

-0,6 катодного відша-
рування: 1 – за
-0,5 2
потенціалу корозії;
-0,4

2 – за потенціалу
-0,3
-1,45 В.
-0,2 1

0,0 0,5 1,0 1,5 2,0 , міс
2,5

б
