Page 150 - DISS_NYRKOVA

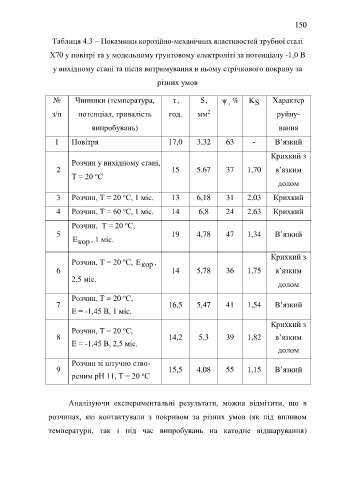

150

Таблиця 4.3 – Показники корозійно-механічних властивостей трубної сталі

Х70 у повітрі та у модельному ґрунтовому електроліті за потенціалу -1,0 В

у вихідному стані та після витримування в ньому стрічкового покриву за

різних умов

№ Чинники (температура, τ , S, ψ % K Характер
,
S
2
з/п потенціал, тривалість год. мм руйну-
випробувань) вання

1 Повітря 17,0 3,32 63 - В’язкий

Крихкий з
Розчин у вихідному стані,
2 15 5,67 37 1,70 в’язким
о
Т = 20 С
долом
о
3 Розчин, Т = 20 С, 1 міс. 13 6,18 31 2,03 Крихкий
о
4 Розчин, Т = 60 С, 1 міс. 14 6,8 24 2,63 Крихкий
о
Розчин, Т = 20 С,
5 19 4,78 47 1,34 В’язкий
Е кор , 1 міс.

Крихкий з
о
Розчин, Т = 20 С, Е кор ,
6 14 5,78 36 1,75 в’язким
2,5 міс.
долом

о
Розчин, Т = 20 С,
7 16,5 5,47 41 1,54 В’язкий
Е = -1,45 В, 1 міс.

Крихкий з
Розчин, Т = 20 С,
о
8 14,2 5,3 39 1,82 в’язким
Е = -1,45 В, 2,5 міс.
долом

Розчин зі штучно ство-
9 15,5 4,08 55 1,15 В’язкий
о
реним pH 11, Т = 20 С

Аналізуючи експериментальні результати, можна відмітити, що в

розчинах, які контактували з покривом за різних умов (як під впливом

температури, так і під час випробувань на катодне відшарування)
