154

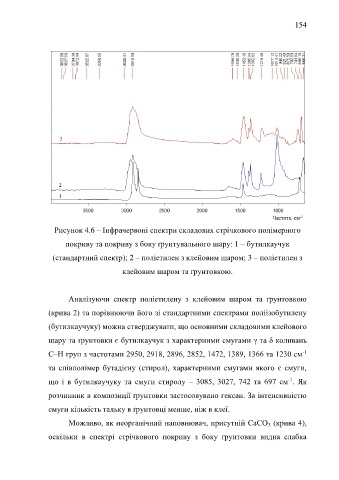

Рисунок 4.6 – Інфрачервоні спектри складових стрічкового полімерного
покриву та покриву з боку ґрунтувального шару: 1 – бутилкаучук

(стандартний спектр); 2 – поліетилен з клейовим шаром; 3 – поліетилен з

клейовим шаром та ґрунтовкою.

Аналізуючи спектр поліетилену з клейовим шаром та ґрунтовкою

(крива 2) та порівнюючи його зі стандартними спектрами поліізобутилену

(бутилкаучуку) можна стверджувати, що основними складовими клейового

шару та ґрунтовки є бутилкаучук з характерними смугами γ та δ коливань
-1
С–Н груп з частотами 2950, 2918, 2896, 2852, 1472, 1389, 1366 та 1230 см

та співполімер бутадієну (стирол), характерними смугами якого є смуги,

-1
що і в бутилкаучуку та смуги стиролу – 3085, 3027, 742 та 697 см . Як
розчинник в композиції ґрунтовки застосовувано гексан. За інтенсивністю

смуги кількість тальку в ґрунтовці менше, ніж в клеї.

Можливо, як неорганічний наповнювач, присутній СаСО 3 (крива 4),

оскільки в спектрі стрічкового покриву з боку ґрунтовки видна слабка
