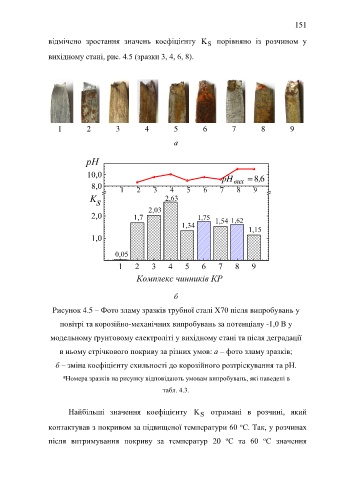

Page 151 - DISS_NYRKOVA

151

відмічено зростання значень коефіцієнту K порівняно із розчином у
S
вихідному стані, рис. 4.5 (зразки 3, 4, 6, 8).

1 2 3 4 5 6 7 8 9

а

pH

10,0 pH  8, 6
8,0 вих
1 2 3 4 5 6 7 8 9
K s 2,63

2,03
2,0 1,7 1,75

1,34 1,54 1,62
1,15
1,0

0,05
1 2 3 4 5 6 7 8 9

Комплекс чинників КР

б

Рисунок 4.5 – Фото зламу зразків трубної сталі Х70 після випробувань у

повітрі та корозійно-механічних випробувань за потенціалу -1,0 В у

модельному ґрунтовому електроліті у вихідному стані та після деградації

в ньому стрічкового покриву за різних умов: а – фото зламу зразків;

б – зміна коефіцієнту схильності до корозійного розтріскування та рН.

*Номера зразків на рисунку відповідають умовам випробувань, які наведені в

табл. 4.3.

Найбільші значення коефіцієнту K отримані в розчині, який
S

контактував з покривом за підвищеної температури 60 С. Так, у розчинах
о
о
о
після витримування покриву за температур 20 С та 60 С значення
