Page 143 - DISS_NYRKOVA

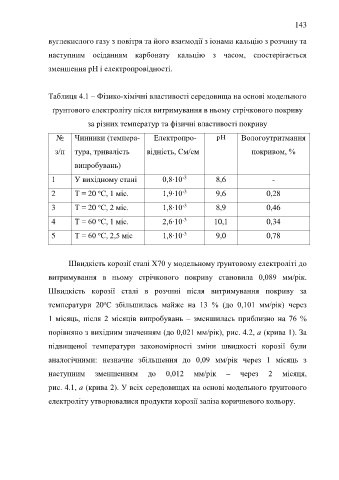

143

вуглекислого газу з повітря та його взаємодії з іонами кальцію з розчину та

наступним осіданням карбонату кальцію з часом, спостерігається

зменшення рН і електропровідності.

Таблиця 4.1 – Фізико-хімічні властивості середовища на основі модельного

ґрунтового електроліту після витримування в ньому стрічкового покриву

за різних температур та фізичні властивості покриву

№ Чинники (темпера- Електропро- pH Вологоутритмання

з/п тура, тривалість відність, См/см покривом, %

випробувань)

-3
1 У вихідному стані 0,8∙10 8,6 -
2 Т = 20 С, 1 міс. 1,9∙10 9,6 0,28
-3
о
-3
о
3 Т = 20 С, 2 міс. 1,8∙10 8,9 0,46
-3
о
4 Т = 60 С, 1 міс. 2,6∙10 10,1 0,34
-3
о
5 Т = 60 С, 2,5 міс 1,8∙10 9,0 0,78

Швидкість корозії сталі Х70 у модельному ґрунтовому електроліті до

витримування в ньому стрічкового покриву становила 0,089 мм/рік.

Швидкість корозії сталі в розчині після витримування покриву за

о
температури 20 С збільшилась майже на 13 % (до 0,101 мм/рік) через
1 місяць, після 2 місяців випробувань – зменшилась приблизно на 76 %

порівняно з вихідним значенням (до 0,021 мм/рік), рис. 4.2, а (крива 1). За

підвищеної температури закономірності зміни швидкості корозії були

аналогічними: незначне збільшення до 0,09 мм/рік через 1 місяць з

наступним зменшенням до 0,012 мм/рік – через 2 місяця,

рис. 4.1, а (крива 2). У всіх середовищах на основі модельного ґрунтового

електроліту утворювалися продукти корозії заліза коричневого кольору.
