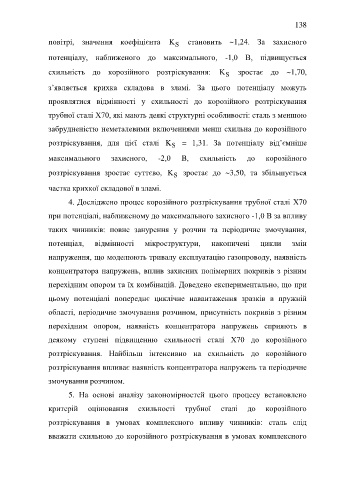

Page 138 - DISS_NYRKOVA

138

повітрі, значення коефіцієнта K становить 1,24. За захисного
S

потенціалу, наближеного до максимального, -1,0 В, підвищується

схильність до корозійного розтріскування: K зростає до 1,70,
S
з’являється крихка складова в зламі. За цього потенціалу можуть

проявлятися відмінності у схильності до корозійного розтріскування

трубної сталі Х70, які мають деякі структурні особливості: сталь з меншою

забрудненістю неметалевими включеннями менш схильна до корозійного

розтріскування, для цієї сталі K = 1,31. За потенціалу від’ємніше
S

максимального захисного, -2,0 В, схильність до корозійного

розтріскування зростає суттєво, K зростає до 3,50, та збільшується
S
частка крихкої складової в зламі.

4. Досліджено процес корозійного розтріскування трубної сталі Х70

при потенціалі, наближеному до максимального захисного -1,0 В за впливу

таких чинників: повне занурення у розчин та періодичне змочування,

потенціал, відмінності мікроструктури, накопичені цикли змін

напруження, що моделюють тривалу експлуатацію газопроводу, наявність

концентратора напружень, вплив захисних полімерних покривів з різним

перехідним опором та їх комбінацій. Доведено експериментально, що при

цьому потенціалі попереднє циклічне навантаження зразків в пружній

області, періодичне змочування розчином, присутність покривів з різним
перехідним опором, наявність концентратора напружень сприяють в

деякому ступені підвищенню схильності сталі Х70 до корозійного
розтріскування. Найбільш інтенсивно на схильність до корозійного

розтріскування впливає наявність концентратора напружень та періодичне
змочування розчином.

5. На основі аналізу закономірностей цього процесу встановлено

критерій оцінювання схильності трубної сталі до корозійного

розтріскування в умовах комплексного впливу чинників: сталь слід

вважати схильною до корозійного розтріскування в умовах комплексного
