виявив помітних змін структури та пошкоджень металу під

концентратором напружень (рис 3.10) у порівнянні з вихідною

структурою.

Основні результати металографічних досліджень у вигляді

ілюстрацій представлені на рис. 3.10 та рис. 3.11.

а б в г
1

а б в г
2

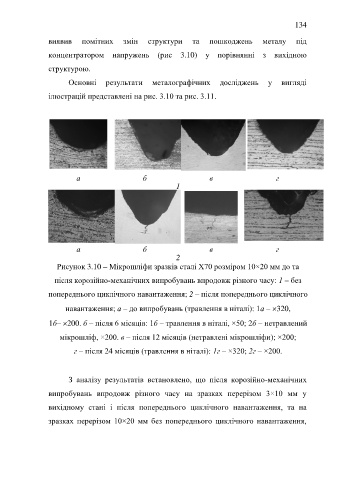

Рисунок 3.10 – Мікрошліфи зразків сталі Х70 розміром 10×20 мм до та
після корозійно-механічних випробувань впродовж різного часу: 1 – без

попереднього циклічного навантаження; 2 – після попереднього циклічного

навантаження; а – до випробувань (травлення в ніталі): 1а – 320,

1б– 200. б – після 6 місяців: 1б – травлення в ніталі, ×50; 2б – нетравлений

мікрошліф, ×200. в – після 12 місяців (нетравлені мікрошліфи); ×200;

г – після 24 місяців (травлення в ніталі): 1г – ×320; 2г – ×200.

З аналізу результатів встановлено, що після корозійно-механічних

випробувань впродовж різного часу на зразках перерізом 3×10 мм у

вихідному стані і після попереднього циклічного навантаження, та на

зразках перерізом 10×20 мм без попереднього циклічного навантаження,
