130

, МПа

480 3

5
460 6 2

440 4

420

400 1

380

360
0,0 2,0 4,0 6,0 8,0 10,0 12,0 14,0
, %

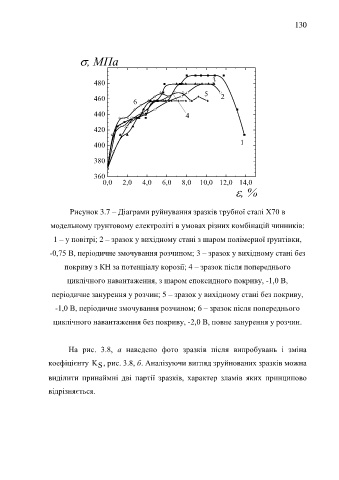

Рисунок 3.7 – Діаграми руйнування зразків трубної сталі Х70 в
модельному ґрунтовому електроліті в умовах різних комбінацій чинників:

1 – у повітрі; 2 – зразок у вихідному стані з шаром полімерної ґрунтівки,
-0,75 В, періодичне змочування розчином; 3 – зразок у вихідному стані без

покриву з КН за потенціалу корозії; 4 – зразок після попереднього
циклічного навантаження, з шаром епоксидного покриву, -1,0 В,

періодичне занурення у розчин; 5 – зразок у вихідному стані без покриву,

-1,0 В, періодичне змочування розчином; 6 – зразок після попереднього

циклічного навантаження без покриву, -2,0 В, повне занурення у розчин.

На рис. 3.8, а наведено фото зразків після випробувань і зміна

коефіцієнту K , рис. 3.8, б. Аналізуючи вигляд зруйнованих зразків можна
S
виділити принаймні дві партії зразків, характер зламів яких принципово

відрізняється.
