, МПа

500 9 5 8 2

480

460
6 3
440

420
400 4 1
7
380
360

0 2 4 6 8 10 12 14 16
, %

а

1 2 3 4 5 6 7 8 9

b

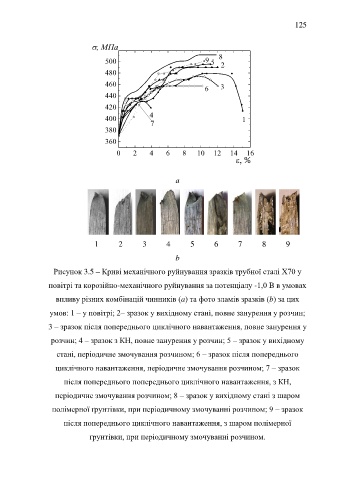

Рисунок 3.5 – Криві механічного руйнування зразків трубної сталі Х70 у

повітрі та корозійно-механічного руйнування за потенціалу -1,0 В в умовах

впливу різних комбінацій чинників (a) та фото зламів зразків (b) за цих

умов: 1 – у повітрі; 2– зразок у вихідному стані, повне занурення у розчин;

3 – зразок після попереднього циклічного навантаження, повне занурення у

розчин; 4 – зразок з КН, повне занурення у розчин; 5 – зразок у вихідному

стані, періодичне змочування розчином; 6 – зразок після попереднього

циклічного навантаження, періодичне змочування розчином; 7 – зразок

після попереднього попереднього циклічного навантаження, з КН,

періодичне змочування розчином; 8 – зразок у вихідному стані з шаром

полімерної ґрунтівки, при періодичному змочуванні розчином; 9 – зразок

після попереднього циклічного навантаження, з шаром полімерної

ґрунтівки, при періодичному змочуванні розчином.
