Page 123 - DISS_NYRKOVA

123

K S F , %
x
3,5 3,5 80
3
3,0
1 60
2,5
2,15
2,0 1,87 40
1,7 1,65 1,7 1,6
1,5 1,24 1,31 20
2
1,0
0
0,5

0,01
0,0 -20
Повітря ВC, ВС Цикл., ВС, ВС, ВС, ВС, ВС, ВС,
трубаА, трубаA, трубаA, трубаА, трубаБ, трубаА, трубаА, трубаA, трубаA,
п/с
E кор -1 В -1В КН, -1 В -1 В -1 В грунт.покр.,епокс.покр., -2В
п/с, -1 В п/с, -1В

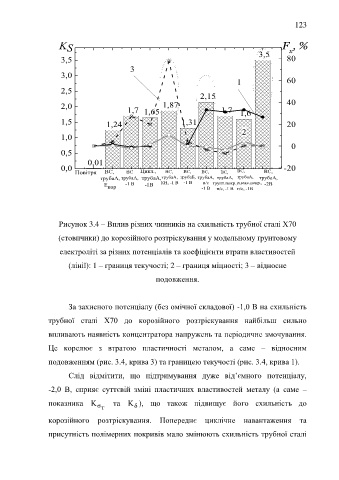

Рисунок 3.4 – Вплив різних чинників на схильність трубної сталі Х70

(стовпчики) до корозійного розтріскування у модельному ґрунтовому

електроліті за різних потенціалів та коефіцієнти втрати властивостей

(лінії): 1 – границя текучості; 2 – границя міцності; 3 – відносне

подовження.

За захисного потенціалу (без омічної складової) -1,0 В на схильність

трубної сталі Х70 до корозійного розтріскування найбільш сильно

впливають наявність концентратора напружень та періодичне змочування.

Це корелює з втратою пластичності металом, а саме – відносним

подовженням (рис. 3.4, крива 3) та границею текучості (рис. 3.4, крива 1).

Слід відмітити, що підтримування дуже від’ємного потенціалу,

-2,0 В, сприяє суттєвій зміні пластичних властивостей металу (а саме –

показника K σ т та K ), що також підвищує його схильність до
δ

корозійного розтріскування. Попереднє циклічне навантаження та

присутність полімерних покривів мало змінюють схильність трубної сталі
