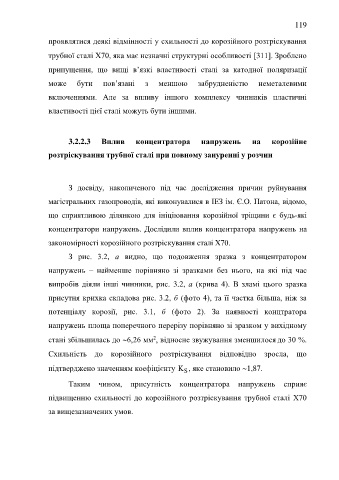

Page 119 - DISS_NYRKOVA

119

проявлятися деякі відмінності у схильності до корозійного розтріскування

трубної сталі Х70, яка має незначні структурні особливості 311. Зроблено

припущення, що вищі в’язкі властивості сталі за катодної поляризації

може бути пов’язані з меншою забрудненістю неметалевими

включеннями. Але за впливу іншого комплексу чинників пластичні

властивості цієї сталі можуть бути іншими.

3.2.2.3 Вплив концентратора напружень на корозійне

розтріскування трубної сталі при повному зануренні у розчин

З досвіду, накопиченого під час дослідження причин руйнування

магістральних газопроводів, які виконувалися в ІЕЗ ім. Є.О. Патона, відомо,

що сприятливою ділянкою для ініціювання корозійної тріщини є будь-які

концентратори напружень. Дослідили вплив концентратора напружень на

закономірності корозійного розтріскування сталі Х70.

З рис. 3.2, а видно, що подовження зразка з концентратором

напружень – найменше порівняно зі зразками без нього, на які під час

випробів діяли інші чинники, рис. 3.2, а (крива 4). В зламі цього зразка

присутня крихка складова рис. 3.2, б (фото 4), та її частка більша, ніж за

потенціалу корозії, рис. 3.1, б (фото 2). За наявності концтратора

напружень площа поперечного перерізу порівняно зі зразком у вихідному

2

стані збільшилась до 6,26 мм , відносне звужування зменшилося до 30 %.
Схильність до корозійного розтріскування відповідно зросла, що

підтверджено значенням коефіцієнту K , яке становило 1,87.
S
Таким чином, присутність концентратора напружень сприяє

підвищенню схильності до корозійного розтріскування трубної сталі Х70

за вищезазначених умов.
