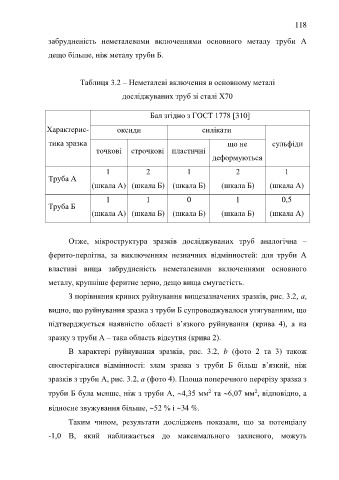

Page 118 - DISS_NYRKOVA

118

забрудненість неметалевими включеннями основного металу труби А

дещо більше, ніж металу труби Б.

Таблиця 3.2 – Неметалеві включення в основному металі

досліджуваних труб зі сталі Х70

Бал згідно з ГОСТ 1778 310

Характерис- оксиди силікати

тика зразка що не сульфіди
точкові строчкові пластичні
деформуються

1 2 1 2 1
Труба А
(шкала А) (шкала Б) (шкала Б) (шкала Б) (шкала А)

1 1 0 1 0,5
Труба Б
(шкала А) (шкала Б) (шкала Б) (шкала Б) (шкала А)

Отже, мікроструктура зразків досліджуваних труб аналогічна –

ферито-перлітна, за виключенням незначних відмінностей: для труби А

властиві вища забрудненість неметалевими включеннями основного

металу, крупніше феритне зерно, дещо вища смугастість.

З порівняння кривих руйнування вищезазначених зразків, рис. 3.2, а,

видно, що руйнування зразка з труби Б супроводжувалося утягуванням, що

підтверджується наявністю області в’язкого руйнування (крива 4), а на

зразку з труби А – така область відсутня (крива 2).

В характері руйнування зразків, рис. 3.2, b (фото 2 та 3) також

спостерігалися відмінності: злам зразка з труби Б більш в’язкий, ніж

зразків з труби А, рис. 3.2, а (фото 4). Площа поперечного перерізу зразка з

2
2
труби Б була менше, ніж з труби А, 4,35 мм та 6,07 мм , відповідно, а
відносне звужування більше, 52 % і 34 %.

Таким чином, результати досліджень показали, що за потенціалу
-1,0 В, який наближається до максимального захисного, можуть
