Page 126 - DISS_NYRKOVA

126

K S F , %
x
2,15 2,15 80
2,07
2,0 1,87
1,7 1,65 1,7 1,75 60

1,5

40

1,0 3

2 20
0,5
1
0
0,01
0,0
Повітря Вих.стан Циклир. Вих.стан, Циклир. Вих.стан, Циклир.
Вих.стан, п/с Циклир. КН, п/с грунт.покр., грунт.покр.,
КН п/с п/с п/с

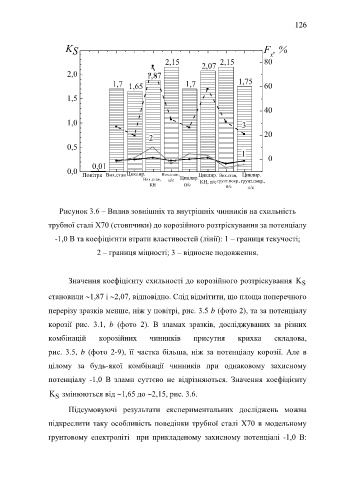

Рисунок 3.6 – Вплив зовнішніх та внутрішніх чинників на схильність
трубної сталі Х70 (стовпчики) до корозійного розтріскування за потенціалу

-1,0 В та коефіцієнти втрати властивостей (лінії): 1 – границя текучості;

2 – границя міцності; 3 – відносне подовження.

Значення коефіцієнту схильності до корозійного розтріскування K S

становили 1,87 і 2,07, відповідно. Слід відмітити, що площа поперечного

перерізу зразків менше, ніж у повітрі, рис. 3.5 b (фото 2), та за потенціалу

корозії рис. 3.1, b (фото 2). В зламах зразків, досліджуваних за різних

комбінацій корозійних чинників присутня крихка складова,

рис. 3.5, b (фото 2-9), її частка більша, ніж за потенціалу корозії. Але в

цілому за будь-якої комбінації чинників при однаковому захисному

потенціалу -1,0 В злами суттєво не відрізняються. Значення коефіцієнту

K змінюються від 1,65 до 2,15, рис. 3.6.
S

Підсумовуючі результати експериментальних досліджень можна

підкреслити таку особливість поведінки трубної сталі Х70 в модельному

ґрунтовому електроліті при прикладеному захисному потенціалі -1,0 В:
