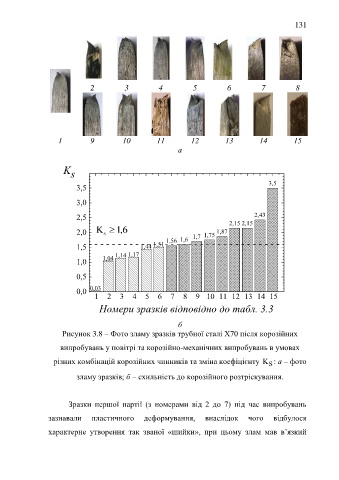

Page 131 - DISS_NYRKOVA

131

2 3 4 5 6 7 8

1 9 10 11 12 13 14 15
а

K s

3,5
3,5

3,0

2,5 2,15 2,15 2,43

2,0 K  6 , 1 1,87
s
1,56 1,6 1,7 1,75
1,5 1,44 1,51
1,14 1,17
1,0 1,04

0,5

0,0 0,03
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Номери зразків відповідно до табл. 3.3

б
Рисунок 3.8 – Фото зламу зразків трубної сталі Х70 після корозійних

випробувань у повітрі та корозійно-механічних випробувань в умовах

різних комбінацій корозійних чинників та зміна коефіцієнту K : а – фото
S

зламу зразків; б – схильність до корозійного розтріскування.

Зразки першої партії (з номерами від 2 до 7) під час випробувань

зазнавали пластичного деформування, внаслідок чого відбулося

характерне утворення так званої «шийки», при цьому злам мав в’язкий
