Page 129 - DISS_NYRKOVA

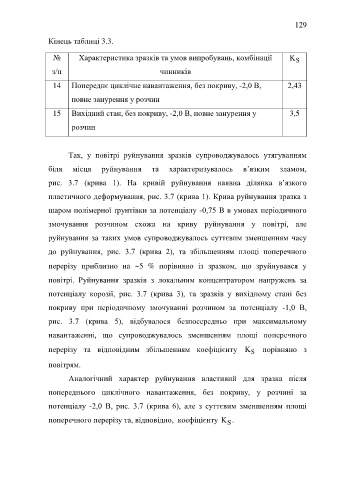

129

Кінець таблиці 3.3.

№ Характеристика зразків та умов випробувань, комбінації K
S
з/п чинників

14 Попереднє циклічне навантаження, без покриву, -2,0 В, 2,43

повне занурення у розчин

15 Вихідний стан, без покриву, -2,0 В, повне занурення у 3,5

розчин

Так, у повітрі руйнування зразків супроводжувалось утягуванням

біля місця руйнування та характеризувалось в’язким зламом,

рис. 3.7 (крива 1). На кривій руйнування наявна ділянка в’язкого

пластичного деформування, рис. 3.7 (крива 1). Крива руйнування зразка з

шаром полімерної ґрунтівки за потенціалу -0,75 В в умовах періодичного

змочування розчином схожа на криву руйнування у повітрі, але

руйнування за таких умов супроводжувалось суттєвим зменшенням часу

до руйнування, рис. 3.7 (крива 2), та збільшенням площі поперечного

перерізу приблизно на 5 % порівняно із зразком, що зруйнувався у

повітрі. Руйнування зразків з локальним концентратором напружень за

потенціалу корозії, рис. 3.7 (крива 3), та зразків у вихідному стані без

покриву при періодичному змочуванні розчином за потенціалу -1,0 В,

рис. 3.7 (крива 5), відбувалося безпосередньо при максимальному
навантаженні, що супроводжувалось зменшенням площі поперечного

перерізу та відповідним збільшенням коефіцієнту K порівняно з
S
повітрям.

Аналогічний характер руйнування властивий для зразка після

попереднього циклічного навантаження, без покриву, у розчині за

потенціалу -2,0 В, рис. 3.7 (крива 6), але з суттєвим зменшенням площі

поперечного перерізу та, відповідно, коефіцієнту K .
S
