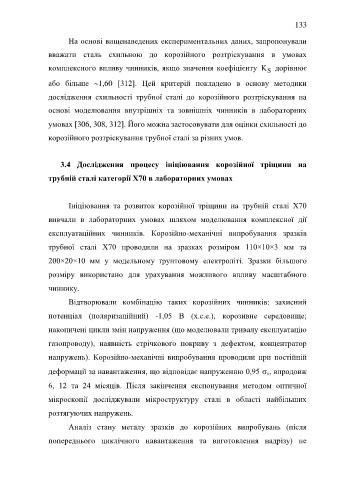

Page 133 - DISS_NYRKOVA

133

На основі вищенаведених експериментальних даних, запропонували

вважати сталь схильною до корозійного розтріскування в умовах

комплексного впливу чинників, якщо значення коефіцієнту K дорівнює
S
або більше 1,60 312. Цей критерій покладено в основу методики

дослідження схильності трубної сталі до корозійного розтріскування на

основі моделювання внутрішніх та зовнішніх чинників в лабораторних

умовах 306, 308, 312. Його можна застосовувати для оцінки схильності до

корозійного розтріскування трубної сталі за різних умов.

3.4 Дослідження процесу ініціювання корозійної тріщини на

трубній сталі категорії Х70 в лабораторних умовах

Ініціювання та розвиток корозійної тріщини на трубній сталі Х70

вивчали в лабораторних умовах шляхом моделювання комплексної дії

експлуатаційних чинників. Корозійно-механічні випробування зразків

трубної сталі Х70 проводили на зразках розміром 110×10×3 мм та

200×20×10 мм у модельному ґрунтовому електроліті. Зразки більшого

розміру використано для урахування можливого впливу масштабного

чиннику.

Відтворювали комбінацію таких корозійних чинників: захисний

потенціал (поляризаційний) -1,05 В (х.с.е.), корозивне середовище;

накопичені цикли змін напруження (що моделювали тривалу експлуатацію

газопроводу), наявність стрічкового покриву з дефектом, концентратор

напружень). Корозійно-механічні випробування проводили при постійній

деформації за навантаження, що відповідає напруженню 0,95  т, впродовж

6, 12 та 24 місяців. Після закінчення експонування методом оптичної
мікроскопії досліджували мікроструктуру сталі в області найбільших

розтягуючих напружень.

Аналіз стану металу зразків до корозійних випробувань (після

попереднього циклічного навантаження та виготовлення надрізу) не
